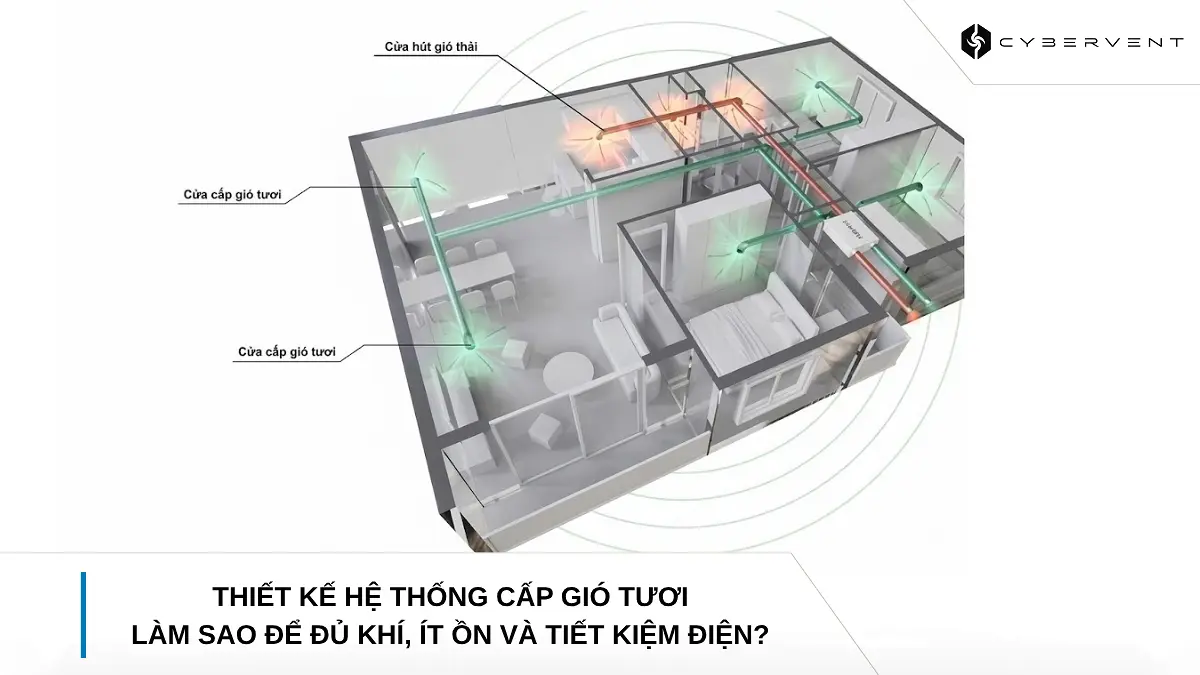

Thiết kế hệ thống cấp gió tươi: Làm sao để đủ khí, ít ồn và tiết kiệm điện?

Trong các không gian kín, việc thiếu trao đổi không khí có thể khiến phòng trở nên bí bách, tích tụ CO₂, mùi và các chất ô nhiễm. Vì vậy, thiết kế hệ thống cấp gió tươi cần được tính toán phù hợp với diện tích, số người sử dụng và nhu cầu thông gió của từng công trình. Không chỉ đảm bảo đủ lượng khí tươi, một hệ thống được thiết kế đúng còn cần hạn chế tiếng ồn, tối ưu đường ống và kiểm soát mức tiêu thụ điện. Vậy cần thiết kế và lắp đặt như thế nào để hệ thống hoạt động hiệu quả, ổn định và tiết kiệm?

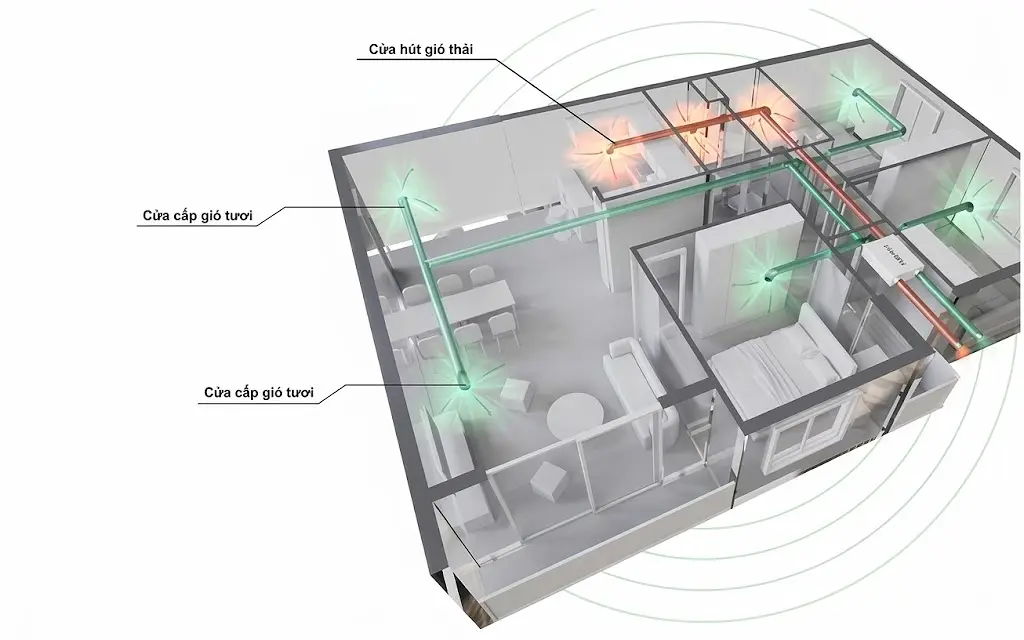

Thiết kế hệ thống cấp gió tươi cực kỳ quan trọng



Thiết kế hệ thống cấp gió tươi là bước quan trọng để đảm bảo không gian được cung cấp đủ không khí mới, vận hành êm và sử dụng năng lượng hợp lý. Một thiết kế phù hợp cần dựa trên diện tích, số người, mục đích sử dụng và đặc điểm của từng công trình. Những lợi ích chính khi thiết kế đúng:

• Đảm bảo đủ lưu lượng gió: Cung cấp lượng khí tươi phù hợp với nhu cầu sử dụng, hạn chế tình trạng phòng bí, thiếu trao đổi không khí.
• Kiểm soát tiếng ồn: Tính toán quạt, đường ống và cửa gió hợp lý giúp giảm tiếng ồn trong quá trình vận hành.
• Tiết kiệm điện: Hệ thống được tính toán đúng công suất sẽ tránh tình trạng thiết bị hoạt động quá tải hoặc tiêu thụ điện không cần thiết.
• Phân phối gió đồng đều: Bố trí cửa cấp và đường ống hợp lý giúp khí tươi được đưa đến các khu vực cần thiết.
• Thuận tiện khi lắp đặt và bảo trì: Thiết kế rõ ràng ngay từ đầu giúp quá trình thi công, vệ sinh và thay thế thiết bị về sau thuận tiện hơn.

Các yếu tố cần xác định trước khi thiết kế

Trước khi thiết kế hệ thống cấp gió tươi, cần khảo sát thực tế và xác định một số yếu tố để lựa chọn thiết bị, tính lưu lượng và bố trí hệ thống phù hợp:

• Diện tích và công năng: Xác định diện tích, chiều cao và mục đích sử dụng của từng khu vực.
• Số lượng người: Ước tính số người sử dụng thường xuyên để tính nhu cầu cấp khí tươi phù hợp.
• Lưu lượng gió cần thiết: Xác định lượng gió cần cấp cho từng phòng, tránh thiếu hoặc cấp dư gây lãng phí năng lượng.
• Vị trí lắp đặt: Khảo sát vị trí đặt máy, đường ống, cửa cấp gió và cửa hồi để thuận tiện thi công, bảo trì.
• Yêu cầu về tiếng ồn: Với phòng ngủ, văn phòng hoặc không gian yên tĩnh, cần ưu tiên giải pháp hạn chế tiếng ồn khi vận hành.
• Chất lượng không khí: Xác định nhu cầu lọc bụi mịn, mùi và các tác nhân ô nhiễm để lựa chọn cấp lọc phù hợp.
• Khả năng tiết kiệm năng lượng: Cân nhắc công suất quạt, tổn thất áp suất và phương án vận hành để tối ưu điện năng.

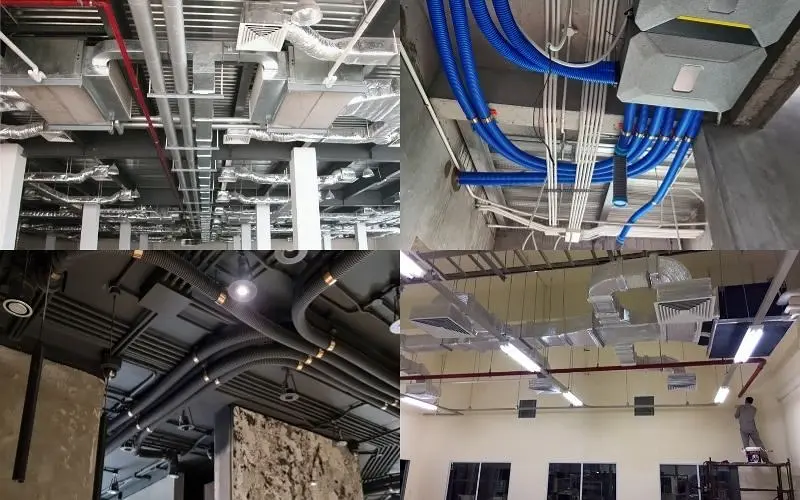

Cách tính lưu lượng gió tươi và bố trí đường ống phù hợp

Trong thiết kế hệ thống cấp gió tươi, tính đúng lưu lượng và bố trí đường ống hợp lý giúp đảm bảo đủ khí cho từng khu vực, hạn chế tiếng ồn và giảm tổn thất áp suất.

Tính lưu lượng gió tươi

Lưu lượng cần xác định dựa trên diện tích, số người, công năng sử dụng và yêu cầu thông gió của công trình. Có thể tham khảo các tiêu chuẩn, quy chuẩn thông gió hiện hành để lựa chọn mức cấp gió phù hợp, thay vì áp dụng một mức lưu lượng cố định cho mọi không gian. Một số công thức có thể áp dụng như sau:

– Tính theo số lượng người: Q = N × q

Trong đó:

• Q: Lưu lượng gió tươi cần cấp (m³/h).
• N: Số người sử dụng trong không gian.
• q: Lưu lượng gió tươi yêu cầu cho mỗi người (m³/h/người).

– Tính theo số lần trao đổi không khí: Q = V × ACH

Trong đó:

• Q: Lưu lượng gió cần cấp (m³/h).
• V: Thể tích phòng (m³), tính bằng dài × rộng × cao.
• ACH: Số lần trao đổi không khí trong 1 giờ (lần/h).

Thông thường, kỹ sư thường đối chiếu số người, thể tích phòng, công năng, yêu cầu chất lượng không khí và tiêu chuẩn áp dụng,… để lựa chọn lưu lượng phù hợp. Sau khi xác định Q, cần tiếp tục tính toán kích thước đường ống, tốc độ gió và tổn thất áp suất để lựa chọn quạt phù hợp.

Bố trí đường ống

• Xác định tuyến ống: Ưu tiên đường đi ngắn, ít co nối để giảm tổn thất áp suất.
• Phân chia từng khu vực: Tính toán và bố trí cửa cấp gió phù hợp với nhu cầu của từng phòng.
• Đảm bảo cân bằng lưu lượng: Hạn chế tình trạng phòng quá nhiều gió trong khi khu vực khác lại thiếu.
• Giảm tiếng ồn: Lựa chọn kích thước ống, cửa gió và tốc độ gió phù hợp, đặc biệt với phòng ngủ, phòng họp và văn phòng.
• Dễ bảo trì: Chừa không gian cần thiết để kiểm tra, vệ sinh đường ống và bảo dưỡng thiết bị.

Việc tính toán và bố trí nên được thực hiện dựa trên khảo sát thực tế và hồ sơ kỹ thuật của công trình, giúp hệ thống hoạt động ổn định và tiết kiệm năng lượng hơn.

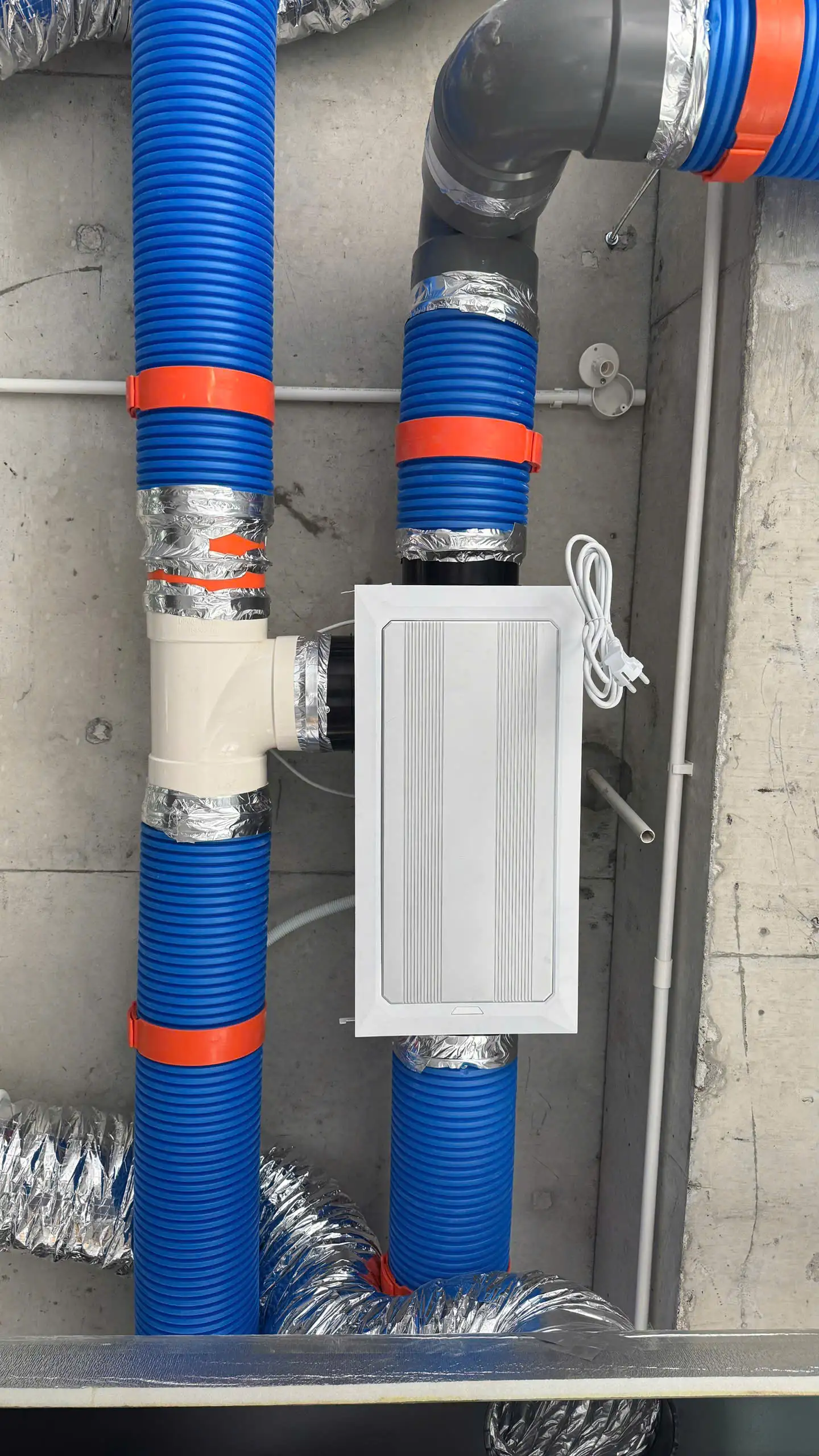

CyberVent – Giải pháp thiết kế, lắp đặt hệ thống cấp gió tươi hiện đại

CyberVent là giải pháp cấp khí tươi kết hợp xử lý không khí, được định hướng cho nhà ở, căn hộ, văn phòng và các công trình hiện đại có nhu cầu kiểm soát chất lượng không khí. Thay vì chỉ đưa không khí từ bên ngoài vào, hệ thống kết hợp giữa cấp khí tươi, lọc không khí và phân phối khí đến từng khu vực, giúp không gian kín được thông thoáng hơn.

Thiết kế tối giản và linh hoạt, phù hợp với kiến trúc hiện đại

Một trong những yêu cầu quan trọng khi thiết kế hệ thống cấp gió tươi cho nhà ở và công trình hiện đại là đảm bảo hiệu quả thông gió nhưng không làm ảnh hưởng đến không gian sử dụng.

CyberVent được phát triển theo mô hình hệ thống trung tâm, trong đó các bộ phận như máy chủ trao đổi nhiệt, bộ lọc không khí, bộ phân phối khí và hệ thống điều khiển được bố trí đồng bộ. Cách thiết kế này giúp quá trình lên phương án kỹ thuật dễ kiểm soát hơn, đồng thời thuận tiện cho việc bố trí thiết bị trong khu vực kỹ thuật.

Thiết kế tối giản cũng giúp hệ thống dễ kết hợp với nhiều kiểu kiến trúc khác nhau, từ nhà phố, căn hộ đến văn phòng và các công trình hiện đại. Khi triển khai thực tế, vị trí đặt máy, đường ống và miệng cấp – hồi cần được xác định ngay từ giai đoạn thiết kế để hạn chế ảnh hưởng đến trần, tường và nội thất.

Lắp đặt thuận tiện, tối ưu quá trình thi công

Một hệ thống cấp gió tươi hoạt động hiệu quả không chỉ phụ thuộc vào thiết bị mà còn phụ thuộc vào cách bố trí và thi công đường ống. Vì vậy, quá trình thiết kế cần tính toán trước vị trí thiết bị, tuyến ống, điểm cấp khí và điểm hồi khí.

Với CyberVent, việc phân chia khu vực và bố trí các đường cấp – hồi có thể được xác định ngay từ đầu. Điều này giúp đơn vị thi công dễ triển khai theo bản thiết kế, hạn chế thay đổi vị trí trong quá trình lắp đặt. Bên cạnh đó, thiết kế trước hệ thống còn giúp thuận tiện hơn cho công tác bảo trì và vệ sinh sau này. Các vị trí cần kiểm tra, thay thế hoặc bảo dưỡng có thể được tính đến ngay từ giai đoạn đầu thay vì xử lý khi công trình đã hoàn thiện.

Đầy đủ công năng cấp khí tươi và xử lý không khí

Điểm khác biệt của CyberVent là hệ thống không chỉ tập trung vào việc đưa khí tươi vào nhà mà còn kết hợp xử lý không khí trước khi phân phối đến các khu vực sử dụng.

Bộ lọc không khí hỗn hợp HEPAStack gồm:

• Lưới lọc thô có thể vệ sinh
• Bộ lọc F7
• Bộ lọc HEPA H13

Cấu trúc lọc nhiều cấp giúp hỗ trợ kiểm soát bụi và các hạt ô nhiễm trong luồng khí trước khi cấp vào không gian. Đây là yếu tố đặc biệt phù hợp đối với những công trình thường xuyên đóng kín cửa hoặc nằm tại khu vực có chất lượng không khí bên ngoài không ổn định. Nhờ kết hợp giữa cấp khí tươi và lọc khí, CyberVent hướng đến giải pháp xử lý không khí toàn diện hơn so với việc chỉ sử dụng hệ thống thông gió đơn thuần.

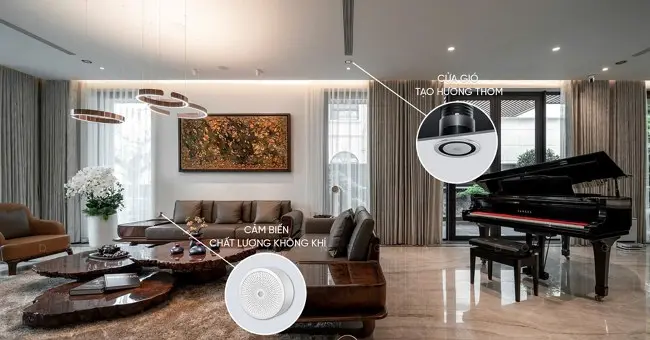

Dễ tích hợp với thiết kế nhà và công trình hiện đại

Đối với công trình mới, hệ thống cấp gió tươi nên được tính toán ngay từ giai đoạn thiết kế kiến trúc và cơ điện. Khi đó, vị trí đặt thiết bị, tuyến ống, cửa gió và khu vực kỹ thuật có thể được bố trí đồng bộ với kết cấu và nội thất.

CyberVent với thiết kế tối giản và khả năng phân phối khí linh hoạt có thể được xem xét cho nhiều loại công trình như:

• Nhà phố, biệt thự và nhà ở hiện đại.
• Căn hộ có không gian kín.
• Văn phòng cần cấp khí tươi chủ động.
• Các công trình hiện đại có yêu cầu kiểm soát chất lượng không khí.

Tùy từng dự án, cấu hình hệ thống cần được lựa chọn dựa trên diện tích, thể tích không gian, số người sử dụng, công năng phòng, nhu cầu thông gió và điều kiện lắp đặt thực tế. Đây cũng là cơ sở để xác định lưu lượng, số lượng điểm cấp – hồi và cách bố trí đường ống phù hợp.

Lời kết

Thiết kế hệ thống cấp gió tươi là bước quan trọng để đảm bảo không gian luôn có đủ không khí mới mà vẫn duy trì sự thoải mái khi sử dụng. Từ việc xác định lưu lượng gió, lựa chọn thiết bị, tính toán đường ống đến bố trí cửa cấp và cửa hồi, mỗi yếu tố đều cần được cân nhắc đồng bộ. Với những công trình yêu cầu đồng thời cấp khí tươi và xử lý không khí, có thể cân nhắc các giải pháp tích hợp như CyberVent. Việc lựa chọn đúng giải pháp và thi công theo thiết kế kỹ thuật sẽ giúp hệ thống vận hành ổn định, đáp ứng nhu cầu sử dụng và duy trì chất lượng không khí tốt hơn trong thời gian dài.
