Cửa cấp gió tươi hoạt động như thế nào trong hệ thống thông gió?

Trong một hệ thống thông gió, cửa cấp gió tươi là bộ phận đưa luồng không khí đã được xử lý vào không gian sử dụng. Vậy cửa cấp gió tươi hoạt động như thế nào, được bố trí ở đâu và cần lưu ý gì khi lắp đặt? Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý và vai trò của bộ phận này.

Cửa cấp gió tươi gồm những bộ phận nào?

Vị trí của cửa cấp gió tươi trong phòng

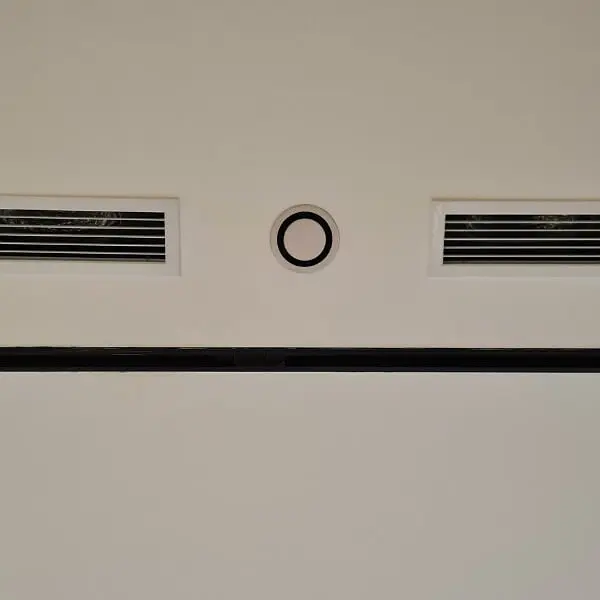

Cửa cấp gió tươi là điểm cuối của đường cấp khí, có nhiệm vụ đưa luồng không khí từ hệ thống thông gió vào phòng. Tùy thiết kế và loại cửa, cấu tạo có thể khác nhau, nhưng thường gồm các bộ phận chính sau:

• Khung cửa: Là phần cố định vào trần hoặc tường, giúp giữ chắc cửa cấp gió và tạo sự kín khít với vị trí lắp đặt.
• Mặt cửa hoặc các lá hướng gió: Có nhiệm vụ định hướng và phân tán luồng khí, hạn chế tình trạng gió tập trung vào một điểm.
• Hộp gió: Được sử dụng ở một số hệ thống để kết nối cửa với đường ống, đồng thời hỗ trợ phân phối luồng khí đồng đều hơn.
• Đường ống cấp gió: Dẫn không khí từ thiết bị xử lý hoặc quạt đến cửa cấp. Kích thước và cách bố trí đường ống cần phù hợp với lưu lượng thiết kế.
• Bộ phận điều chỉnh lưu lượng: Một số hệ thống có van hoặc cơ cấu điều chỉnh để cân bằng lượng gió cấp cho từng khu vực.

Về thực tế, không phải cửa cấp gió tươi nào cũng có đầy đủ các bộ phận trên. Cấu tạo sẽ phụ thuộc vào kiểu cửa, vị trí lắp đặt, lưu lượng gió và thiết kế của toàn bộ hệ thống. Vì vậy, nên lựa chọn cửa dựa trên thông số kỹ thuật của hệ thống thay vì chỉ xét kích thước hoặc kiểu dáng.

Những yếu tố ảnh hưởng đến hiệu quả của cửa cấp gió tươi

Hiệu quả của cửa cấp gió tươi không chỉ phụ thuộc vào bản thân cửa mà còn liên quan đến thiết kế và vận hành của toàn bộ hệ thống. Một số yếu tố cần lưu ý gồm:

• Lưu lượng gió: Lưu lượng cần phù hợp với diện tích phòng và nhu cầu sử dụng. Quá thấp có thể khiến không khí lưu thông kém, trong khi quá cao dễ gây cảm giác gió lùa và tăng mức tiêu thụ năng lượng.
• Kích thước cửa: Kích thước cửa cần tương ứng với lưu lượng thiết kế. Cửa quá nhỏ có thể làm tăng vận tốc gió và tiếng ồn, còn cửa quá lớn có thể ảnh hưởng đến thẩm mỹ và khả năng phân phối khí.
• Vị trí lắp đặt: Cửa cấp gió tươi nên được bố trí ở vị trí giúp luồng khí lan tỏa đều, hạn chế bị tủ, rèm hoặc các vật dụng khác che chắn.
• Thiết kế đường ống: Đường ống cần có kích thước và hướng đi phù hợp để hạn chế tổn thất áp suất. Thiết kế không hợp lý có thể khiến lượng gió thực tế tại cửa thấp hơn so với tính toán.
• Khả năng điều chỉnh lưu lượng: Với hệ thống có nhiều khu vực, nên có giải pháp cân bằng và điều chỉnh lưu lượng cho từng nhánh. Điều này giúp tránh tình trạng phòng thừa gió trong khi khu vực khác lại thiếu gió.
• Độ kín của hệ thống: Các mối nối và đường ống cần được thi công kín để hạn chế rò rỉ, giúp luồng khí được đưa đến đúng khu vực cần cấp.
• Vệ sinh và bảo trì: Bụi bẩn tích tụ tại cửa, đường ống hoặc bộ lọc có thể ảnh hưởng đến lưu lượng và chất lượng không khí. Vì vậy, cần kiểm tra và vệ sinh theo khuyến nghị của nhà sản xuất và đơn vị lắp đặt.

Do đó, để cửa cấp gió tươi hoạt động hiệu quả, cần xem xét đồng thời lưu lượng, kích thước, vị trí, đường ống và khả năng cân bằng gió thay vì chỉ lựa chọn cửa dựa trên kiểu dáng.

Lắp đặt cửa cấp gió tươi trong hệ thống CyberVent

Trong hệ thống CyberVent, cửa cấp gió tươi không hoạt động độc lập mà được kết nối với máy chủ trao đổi nhiệt, bộ lọc HEPAStack và bộ phân phối khí điện tử. Nhờ đó, không khí sau khi được xử lý có thể được đưa đến từng khu vực trong nhà theo lưu lượng được thiết lập.

Bố trí cửa cấp gió tươi theo từng khu vực

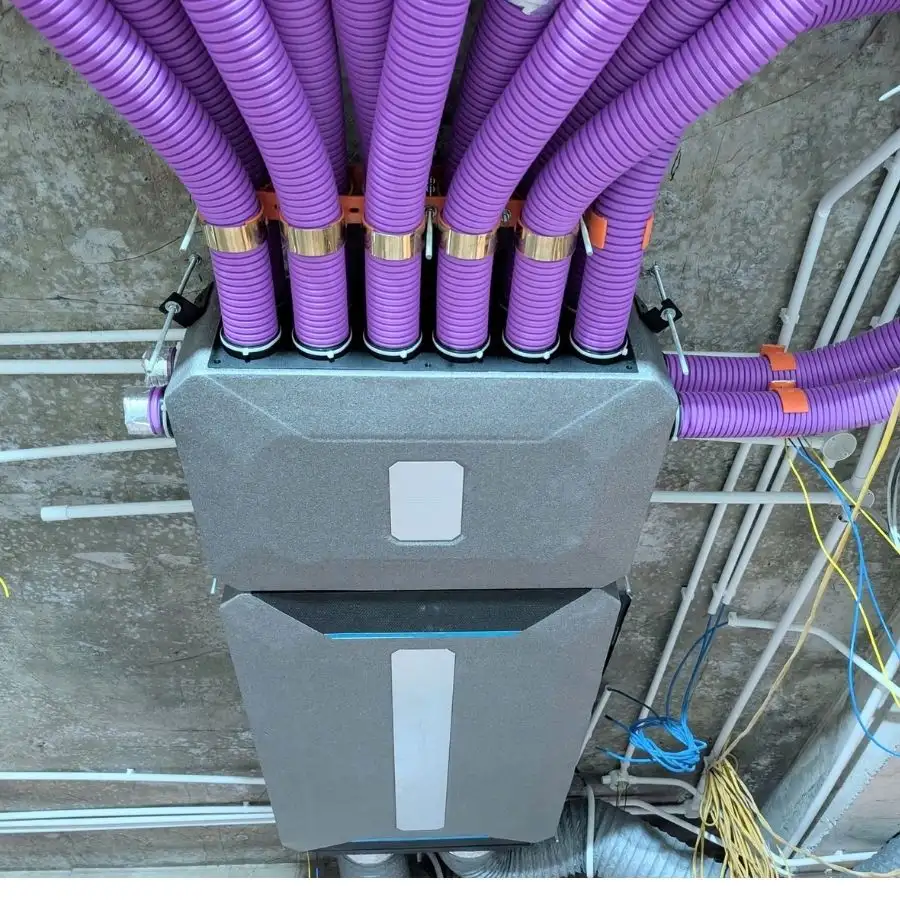

CyberVent sử dụng bộ phân phối khí điện tử với 16 đường ống, gồm 8 đường cấp và 8 đường hồi. Mỗi đường khí có thể điều chỉnh lưu lượng độc lập, giúp phân phối không khí phù hợp với nhu cầu của từng phòng.

Khi bố trí cửa cấp gió tươi, cần lưu ý:

• Phòng ngủ: ưu tiên vị trí cao, tránh hướng thổi trực tiếp vào giường.
• Phòng khách: bố trí để luồng khí có thể lan tỏa rộng, hạn chế bị tủ hoặc đồ nội thất che chắn.
• Phòng làm việc: có thể tăng lưu lượng khi sử dụng nhiều người hoặc đóng kín cửa trong thời gian dài.
• Khu vực ít sử dụng: có thể điều chỉnh lưu lượng thấp hơn để tránh cấp khí dư thừa.

Việc chia lưu lượng theo từng khu vực giúp hệ thống không cần vận hành cùng một mức gió cho toàn bộ công trình.

Kết nối cửa cấp với hệ thống phân phối và tạo hương thơm

Sau khi không khí được đưa vào máy chủ CyberVent, luồng khí đi qua hệ thống xử lý trước khi được phân phối đến các cửa cấp. Bộ lọc HEPAStack gồm lưới lọc thô có thể vệ sinh, lớp F7 và bộ lọc HEPA H13, giúp xử lý các hạt bụi trong luồng khí trước khi đưa vào không gian sử dụng.

Bên cạnh chức năng cấp khí và lọc không khí, CyberVent còn có cửa gió tạo hương. Tính năng này cho phép kết hợp hương thơm vào luồng khí được phân phối trong không gian, tạo trải nghiệm dễ chịu hơn mà không cần bố trí nhiều thiết bị khuếch tán riêng lẻ.

Hệ thống phân phối khí điện tử có thể điều chỉnh từng đường cấp, vì vậy việc thiết lập lưu lượng cần được thực hiện đồng bộ với vị trí và nhu cầu của từng khu vực.

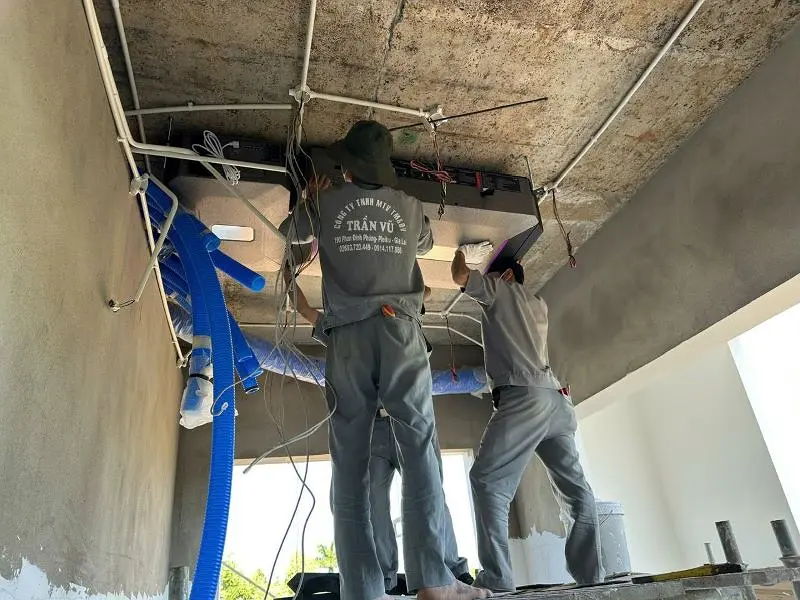

Quy trình lắp đặt cửa cấp gió tươi CyberVent

Quy trình lắp đặt nên được thực hiện theo các bước chính:

Bước 1: Khảo sát công trình: Xác định diện tích, số phòng, chiều cao trần, vị trí đặt máy chủ CyberVent và các khu vực cần cấp – hồi khí.

Bước 2: Thiết kế đường ống: Tính toán hướng đi của đường ống, vị trí bộ phân phối khí và cửa cấp. Hệ thống CyberVent có thể bố trí tối đa 8 đường cấp và 8 đường hồi theo cấu hình bộ phân phối khí điện tử.

Bước 3: Xác định vị trí cửa cấp: Đánh dấu vị trí trên trần hoặc tường sao cho luồng khí phân tán đều, không bị vật cản và thuận tiện cho việc vệ sinh, bảo trì.

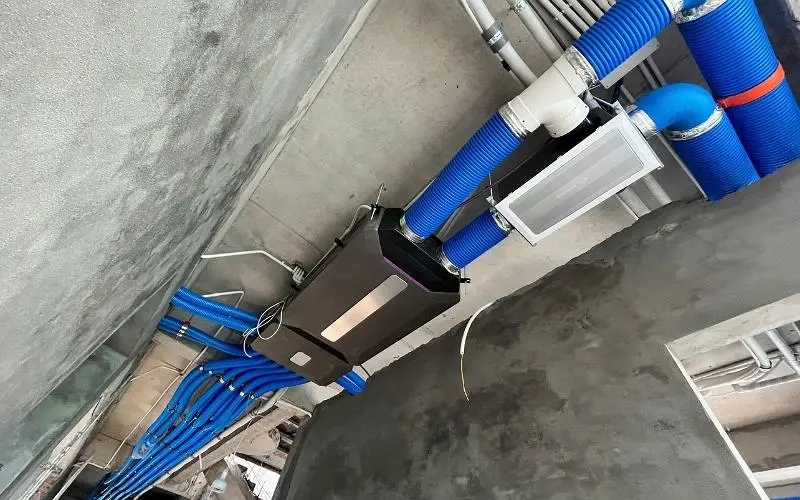

Bước 4: Lắp đặt đường ống và cửa cấp: Thi công đường ống từ bộ phân phối đến từng khu vực, sau đó kết nối với cửa cấp. Các mối nối cần được xử lý kín để hạn chế thất thoát lưu lượng.

Bước 5: Kết nối hệ thống xử lý không khí: Kết nối đường cấp – hồi với máy chủ trao đổi nhiệt, bộ lọc HEPAStack và các bộ phận điều khiển của CyberVent.

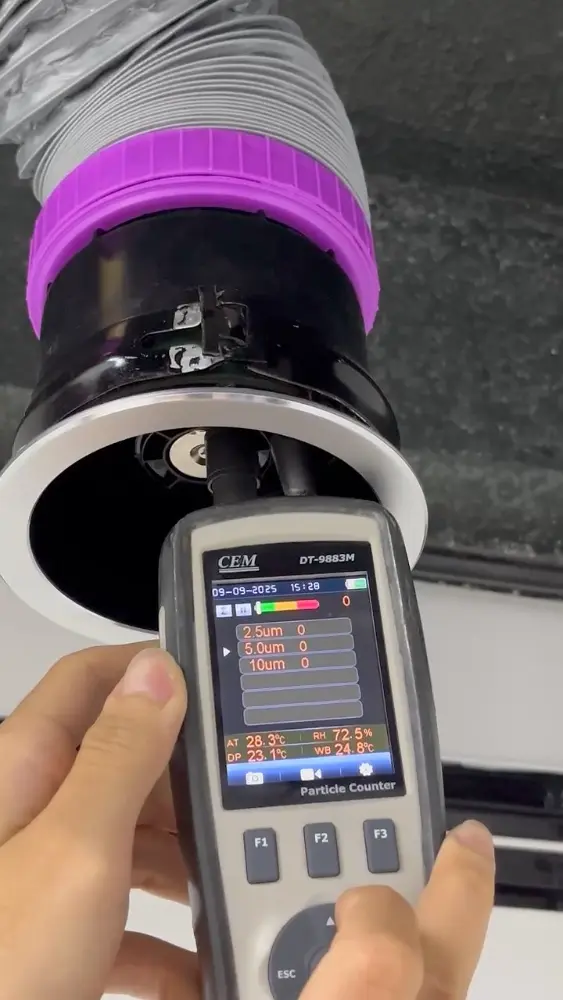

Bước 6: Cân bằng và điều chỉnh lưu lượng: Kiểm tra lưu lượng tại từng cửa cấp, điều chỉnh từng đường ống để phù hợp với diện tích và nhu cầu sử dụng của từng phòng.

Bước 7: Kiểm tra vận hành: Kiểm tra khả năng cấp – hồi khí, độ kín đường ống, tiếng ồn, hướng gió và hoạt động của bộ điều khiển. Đồng thời kiểm tra chức năng tạo hương nếu công trình có sử dụng tính năng này.

Nhờ thiết kế cấp – hồi khí theo từng khu vực, CyberVent không chỉ đưa khí tươi vào công trình mà còn kết hợp lọc không khí, trao đổi nhiệt, phân phối khí độc lập và tạo hương thơm. Cách triển khai này giúp hệ thống phù hợp với nhà ở, căn hộ, văn phòng và các công trình cần kiểm soát chất lượng không khí tập trung.

Lời kết

Việc lựa chọn và bố trí cửa cấp gió tươi đúng kỹ thuật giúp luồng không khí được phân phối đồng đều và nâng cao hiệu quả thông gió. Với nhu cầu cấp khí cho nhiều khu vực, CyberVent có thể kết hợp hệ thống cấp – hồi khí cùng bộ phân phối khí điện tử, hỗ trợ điều chỉnh lưu lượng theo từng khu vực. Đây là hướng tiếp cận phù hợp cho nhà ở, căn hộ, văn phòng và các công trình cần kiểm soát chất lượng không khí tập trung.

Xem thêm: Hệ thống thông gió nhà ở là gì? Có những loại nào và cách lựa chọn phù hợp

FAQs

1. Cửa cấp gió tươi có tác dụng gì?

– Cửa cấp gió tươi đưa luồng không khí đã được xử lý vào phòng, giúp bổ sung khí mới và hỗ trợ thông gió.

2. Cửa cấp gió tươi hoạt động như thế nào?

– Không khí được đưa qua hệ thống xử lý, sau đó phân phối qua đường ống đến cửa cấp và đi vào từng khu vực sử dụng.

3. Cửa cấp gió tươi nên lắp ở đâu?

– Nên bố trí ở vị trí giúp luồng khí phân tán đều, tránh thổi trực tiếp vào người và không bị đồ nội thất che chắn.

4. Cửa cấp gió tươi có cần kết hợp cửa hồi không?

– Có. Hệ thống cấp – hồi khí giúp tạo dòng lưu thông không khí liên tục, hỗ trợ đưa khí mới vào và đưa không khí trong phòng ra ngoài.
